OPREMA ZA GASNO ZAVARIVANJE I REZANJE

            Garnitura za gasno zavarivanje i rezanje GZV - 25                                namenjena je za:
- Rezanje čeličnih limova do debljine 100 mm
- Zavarivanje čeličnih limova debljine do 14 mm
- Princip rada: injektorski pod visokim pritiskom
- Gorivni gas: acetilen
- Izvedba prema:SRPS K.M6.020
- Masa garniture: 5.35 kg

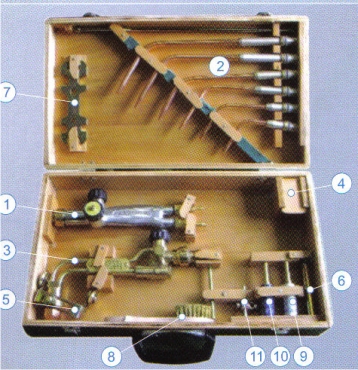

                            Sastavni delovi garniture:
1.   Univerzalni rukohvat plamenika za zavarivanje i gorionik za rezanje tip 146-1
2.   Komplet od 6 plamenika tip ‚145.5
3.   Gorionik za rezanje tip 148.2
4.   Komplet od 1 spoljne i 4 unutrašnje mlaznice tip 859
5.   Kolica tip 148-4 za vođenje gorionika za rezanje
6.   Cevasti ključ tip 308.07
7.   Kombinovani ključ tip 308.06
8.   Metalna četka za čišćenje
9.   Suvi protivplameni osigurač R-1 za acetilen
10. Suvi protivplameni osigurač R-2 za kiseonik
11. Šestar za kružno rezanje tip 308-1

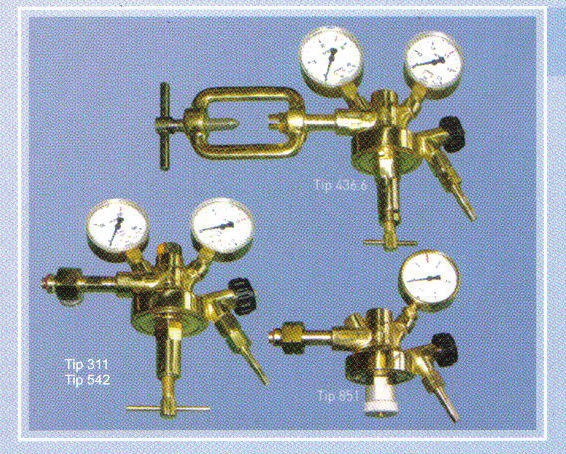

- Redukcioni ventili za boce
- Kiseonik
- Acetilen
- Propan-butan
- CO2
- Argon
- Vazduh
- Azot

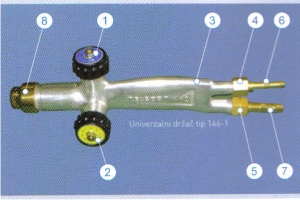

                  Elementi univerzalnog rukohvata:
1. Ventil za kiseonik
2. Ventil za gorivni gas (acetilen, žuta pločica; ostali gorivni gasovi, crvena pločica)
3. Telo univerzalnog rukohvata
4. Priključna navrtka za kiseonik navoja R1/4"
5. Priključna navrtka za gorivni gas navoja R3/8" levi
6. Priključak za dovod kiseonika unutrašnjeg prečnika 6mm
7. Priključak za dovod gorivnog gasa unutrašnjeg prečnika 9mm
8. Navrtka plamenika

Tip plamenika za zavarivanje
Debljina materijala
1
2
3
4
(mm)
---
147.3.1
147.4.1
147.5.1
0.5 - 1
---
147.3.2
147.4.2
147.5.2
1 - 2
---
147.3.3
147.4.3
147.5.3
2 - 4
---
147.3.4
147.4.4
147.5.4
4 - 6
---
147.3.5
147.4.5
147.5.5
6 - 9
---
---
---
147.5.6
9 - 14
147-7
---
---
---
14 - 20
147-8
---
---
---
20 - 30

Plamenici za zavarivanje iz kolone 2 i 3 se mogu koristiti u    svim uslovima montaže:   nepristupačnim mestima, uglovima,   cevima, i na svim mestima gde upotreba    plamenika iz kolone 1   i 4 nije moguća zbog njihove veličine. Plamenici iz kolone 3    se   lako savijaju i tako dovode u željeni položaj. Plamenici za   zavarivanje rade na    injektorskom principu i kao gorivni gas   koriste acetilen. Koriste se isključivo u    sklopu sa univerzalnim   rukohvatom 146-1.

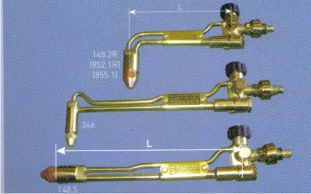

Tip gorionika
Dužina L (mm)
Opseg rezanja
Gorivni gas
Usklopu sa mlaznicom familije
148.2R
173
3-300
Acetilen
859
148.3
367
3-300
Acetilen
859
148.4
487
3-300
Acetilen
859
148.5
286
3-300
Acetilen
859
852.1R
173
3-300
Propan-butan
852
855.1
367
3-300
Zemni gas
855
855.2
487
3-300
Zemni gas
855
346
276
3-300
Acetilen
346.2

Gorionici za rezanje se koriste u kombinaciji sa univerzalnim rukohvatom tip 146-1. Princip njihovog rada je injektorski.

Mlaznice nisu sastavni deo gorionika i posebno se naračuju

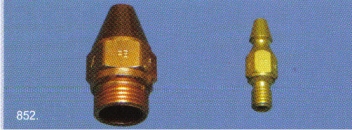

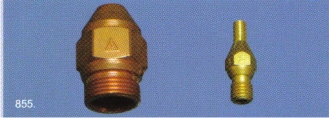

Tip mlaznice
Opseg rezanja
852
855
859
(mm)
Unutrašnja
852.003
855.003
859-010
3 -10
Unutrašnja
852.004
855.004
859-011
10 - 30
Unutrašnja
852.005
855.005
859-012
30 -60
Unutrašnja
852.006
855.006
859-013
60 - 100
Unutrašnja
852.007
855.007
859-014
100 - 200
Unutrašnja
852.008
855.008
859-015
200 - 300
Spoljašnja
852.009
855.009
859-016
3 -100
Spoljašnja
852.010
855.010
859-017
100 - 300
Gorivni gas
Propan-butan
Zemni gas
Acetilen
U sklopu sa gorionikom
852
855
148 i 859

Tabelarni pregled mlaznica za ručno rezanje u zavisnosti od gorivnog gasa koji se koristi.


Tip mlaznice
Oznaka na mlaznici
Opseg rezanja (mm)
346.2.1
346.5.1
0.5
5 - 20
346.2.2
346.5.2
1
20 - 50
346.2.3
346.5.3
1.5
50 - 100
346.2.4
346.5.4
2
100 - 200
346.2.5
346.5.5
2.5
200 - 300
Acetilen
Propan-butan

Tip mlaznice
Oznaka na mlaznici
Opseg rezanja (mm)
346.3.1
346.7.1
0
5 - 7
346.3.2
346.7.2
1
7 - 10
346.3.3
346.7.3
2
10 - 15
346.3.4
346.7.4
3
15 - 20
Acetilen
Propan-butan






Tip mlaznice
Opseg rezanja
960
966
(mm)
Unutrašnja
960 - 015
960 - 015
3 - 10
Unutrašnja
960 - 016
960 - 016
10 - 25
Unutrašnja
960 - 017
960 - 017
25 - 40
Unutrašnja
960 - 018
960 - 018
40 - 60
Unutrašnja
960 - 019
960 - 019
60 - 100
Unutrašnja
960 - 020
960 - 020
100 - 200
Unutrašnja
960 - 021
960 - 021
200 - 300
Spoljna
960 - 022
960 - 022
3 - 100
Spoljna
960 - 023
960 - 023
100 - 300
Gorivni gas
Acetilen
Propan-butan
U sklopu sa gorionikom
960
966

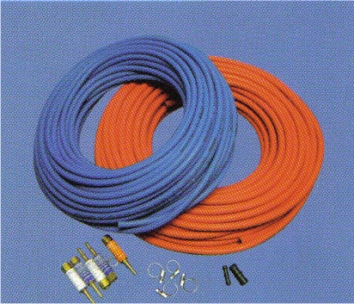

- Creva za varenje Kiseonik
- Creva za varenje Acetilen
- Creva za varenje Propan-butan
- Creva za varenje CO2
- Suvi osigurači (nepovratni ventili)
- Protiv plamni osigurači
- Šelne
- Obujmice
- Podloške
